ベンダー機械のご紹介

各鋼種別ベンディング能力

鋼種 断面最小寸法 断面最大寸法
I型鋼 5 × 100 × 75 10 × 400 × 150
溝型鋼 5 × 75 × 40  10.5 × 380 × 100
等辺山型鋼 3 × 20 × 20 12 × 130 × 130
不等辺山型鋼 3 × 20 × 40 9 × 75 × 125
H型鋼 100 × 100 × 6 × 8 450 × 200 × 9 × 14
平型鋼 3 × 25 50 × 100
角鋼 9 × 9 85 × 85
鋼管 15A 250A

ご注文は記号で

曲げの形状の誤認をさけるため、ご注文の際は記号にてご指示願いします。

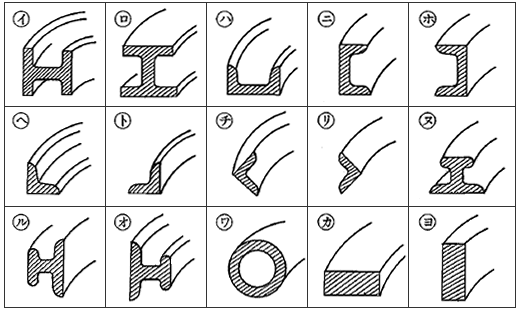

記号表

※1 記号ハの加工可能サイズは、C7.5 × 200 × 80以下です。
※2 記号ロの加工可能サイズは、H400 × 200 × 8/13以下です。
※3 記号ヌルオの加工可能サイズは、73kgレール以下です。

ベンダー機械紹介

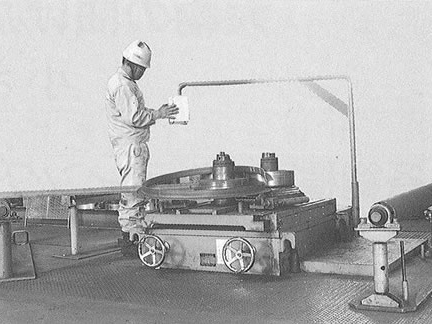

堅型ベンダー 75型

堅型ベンダー 75型
平鋼/丸鋼/山型鋼/鋼管

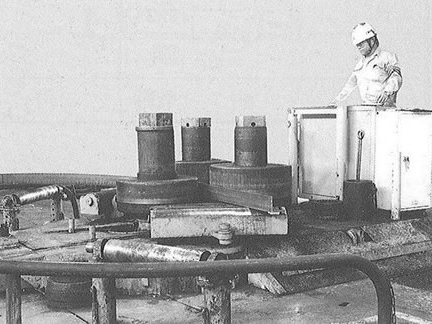

堅型ベンダー 350型

堅型ベンダー 350型
平鋼/丸鋼/山型鋼/鋼管

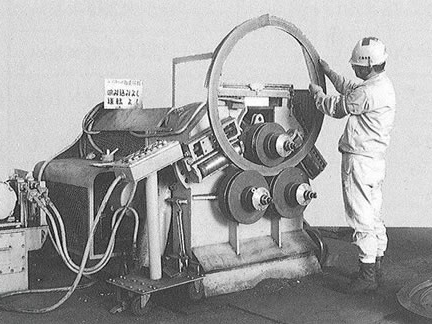

US型ベンダー 150型

US型ベンダー 150型
平鋼/丸鋼/山型鋼/鋼管/溝型鋼/I型鋼/H鋼

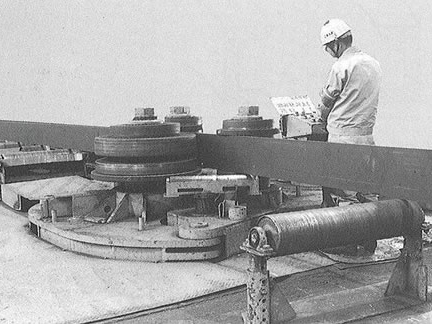

堅型ベンダー 1200型

堅型ベンダー 1200型
平鋼/丸鋼/山型鋼/鋼管/溝型鋼/I型鋼/H鋼

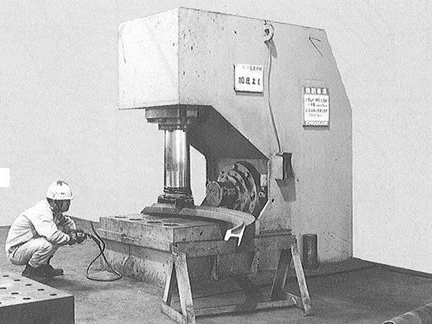

矯正機200t × 200t

矯正機200t × 200t

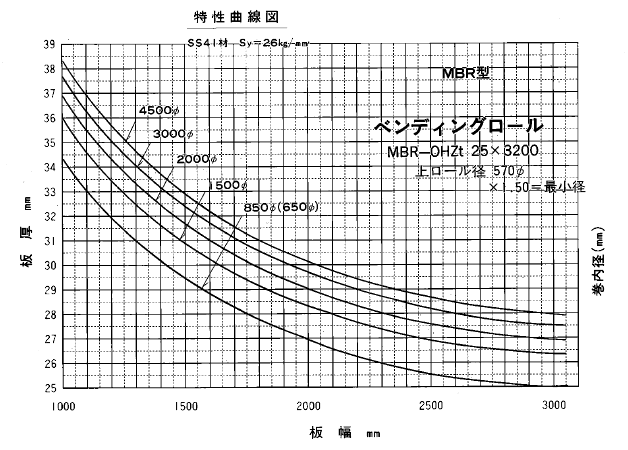

特性曲線図

特性曲線図
