ICトレイ

ICトレイ(半導体搬送用トレイ)関連のONE-STOP Serviceを提供。
樹脂複合材ペレット生産から、トレイ商品設計・トレイ金型製作・トレイ成形のワンストップ供給を
国内外で行っています。

ISO9001 1996年認証登録

ISO14001 2004年認証登録

STEP FORWARD!

夢ある明日へものづくり、
スマートなMishimaブランドをもっと世界へ!

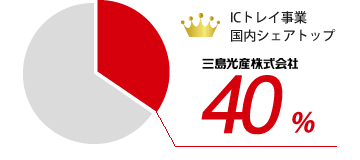

モールドの金型製作技術から発展した当社のICトレイ。お客様の様々な仕様や要望に高い技術で対応しています。国内と海外を合わせて月産能力200万枚、国内40%を超えるNo.1シェアとなっています。

ICトレイ(半導体搬送用トレイ)とは?

車やモバイル機器をはじめ、あらゆる製品に使用されている半導体。この半導体の製造工程の搬送や加熱処理の際にこのICトレイが使用されています。

Point01
精密成形技術による
高機能・高品質をワンストップ供給

お客様からご依頼いただいた製品の用途や特徴を最大限に生かすために、材料製造、商品設計、金型設計、金型製作、成形品製造までを一貫して行います。

商品設計では、「3次元CADを用いた設計」や「流動解析による形状の最適化提案」を行うなど、最適な構造解析・設計を行い、軽量化によるコストダウン、製品の「反り・寸法」の安定性を実現いたします。

また、試作品のご依頼など、お客様のクイックな開発をお手伝いします。

ICトレイ製作フロー

0
お客様からご依頼・受注
1
三島光産の強み

環境負荷低減に寄与・低コスト化の実現!

熱可塑性樹脂を用いた炭素繊維強化熱可塑性樹脂(CFRTP)の開発・生産

詳しく見る
5
出荷(国内外のお客様のもとへ納品)

Point02
全工程を自社で行う
「一貫生産体制」の構築

1. 樹脂複合材ペレット開発・生産

ICトレイ成形材料である樹脂複合材ペレットの品質を自社生産にて管理

お客様の要求特性に合わせたカスタマイズ、ニーズに応じた樹脂複合材ペレット開発検討も可能

汎用プラスチックからエンジニアリングプラスチックまでの熱可塑性樹脂をベースとして、カーボンブラックや炭素繊維を充填させた樹脂複合材ペレットを開発・生産しています。
また、お客様のご要望に沿った樹脂や充填材を選択して、樹脂複合材ペレットの開発検討も可能です。

トレイ用樹脂複合材ペレット

樹脂 用途
PPE+CP 一般耐熱トレイ
PC+CP 良外観が必要なトレイ
PSU+CF 剛性/CP脱落防止が必要なトレイ

押出機

区分 スクリュー 日本(台) 中国(台)
径(mm)
生産用 単軸 110mm 1
二軸 58mm 2 1
開発用 二軸 30mm 1

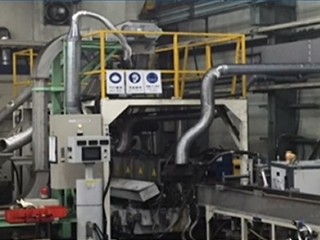

二軸混練押出機

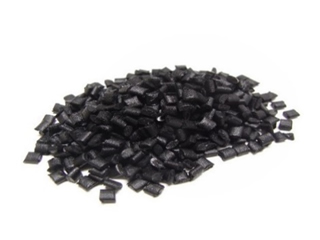

樹脂複合材ペレット

開発用二軸混練押出機

環境負荷低減に寄与・低コスト化の実現!

熱可塑性樹脂を用いた炭素繊維強化熱可塑性樹脂(CFRTP)の開発・生産

  • 摺動部品
  • 静電対策部品
  • 電磁波シールド部品

商品名

  • FILFORCE(商標登録:第6537792号)
  • フィルフォース(商標登録:第6537793号)

PA6/GF30と比較してPA6/CF20は強度が同等以上、かつ比重は低い

引張強度

比重

資料ダウンロード

2. 金型設計・流動解析

30年来の培った金型設計・解析技術をもとに高品質なICトレイ金型を設計・製作します。

商品設計

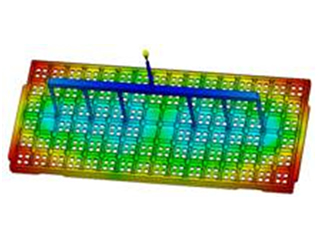

ICトレイの樹脂流動解析

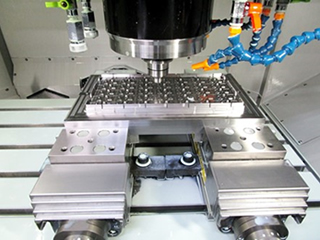

マシニングセンター

マシニングセンター

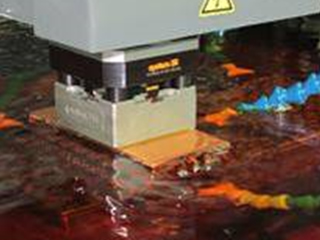

型彫り放電加工機

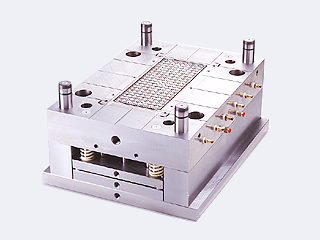

射出成形用金型

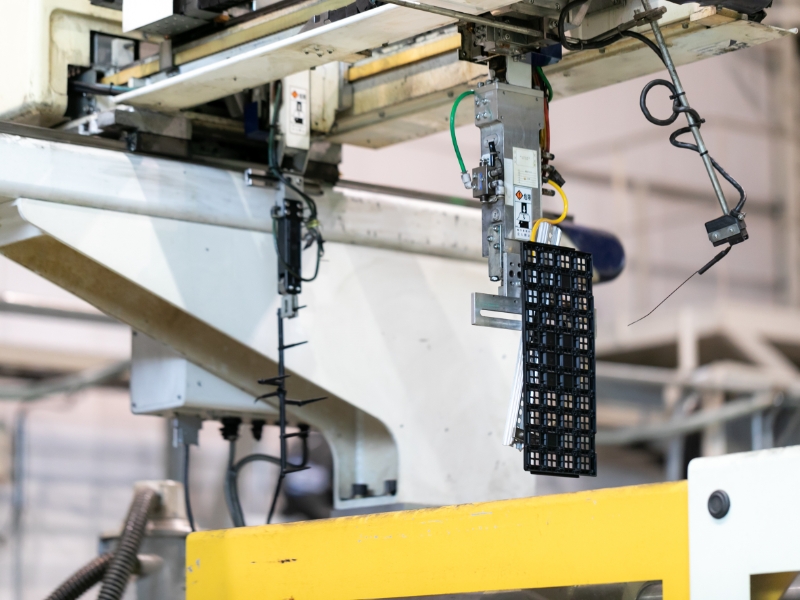

3. 射出成形

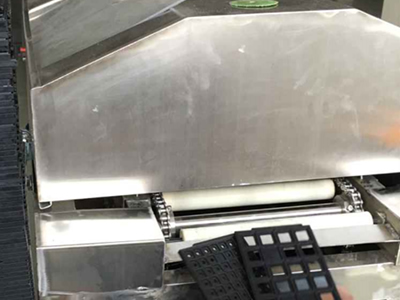

成形~アニール(熱処理)工程までOne by Oneの生産ライン

射出成形機を、日本では50t~350t、中国では180t~250tを保有しています。長年培ってきたノウハウを成形技術に生かし、高精度で安定性のある生産性の高い生産ラインを構築し、お客様のニーズにお応えいたします。

射出成形機保有台数

型締力(t) 日本(台) 中国(台)
350 1
280 1
250 4 1
230 5 7
225 1
220 3 2
180 1 2
50 1
保有台数 17 12

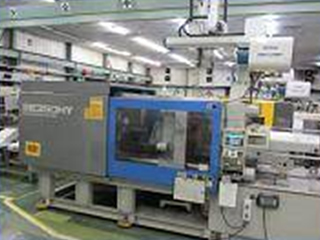

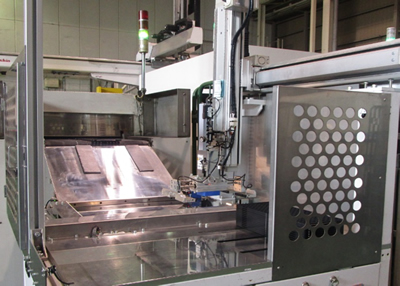

プラスチック射出成形機

自動反り測定器

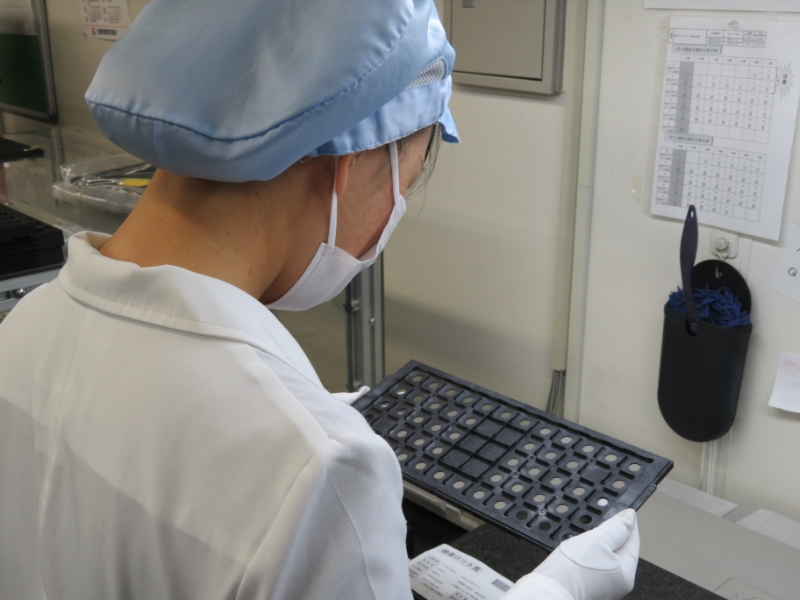

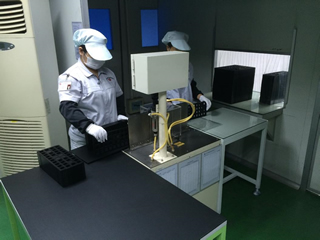

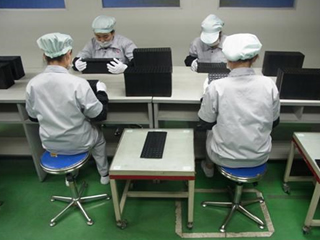

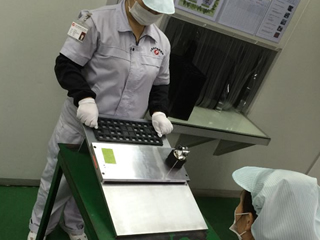

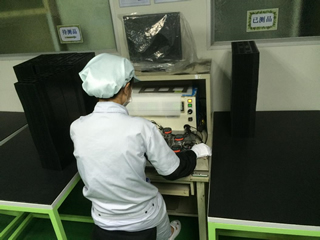

4. 測定・外観検査

万全の品質管理体制で、環境にやさしい"モノづくり"

コントロールセンターを日本に置き、中国工場の製品も万全の品質管理体制で行っています。

また、環境に優しいお客さまのご要望にお応えできるよう、当社では測定装置を完備し、環境関連材料調査を実施しています。
特に環境負荷物質検査については蛍光X線分析装置で、材料ロット毎の検査や成形品でのロット毎検査も可能など、環境に優しいモノづくり体制でお応えいたします。

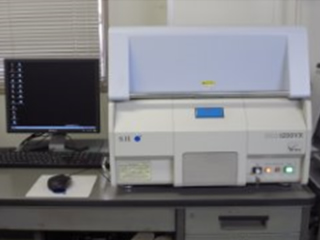

蛍光X線分析装置

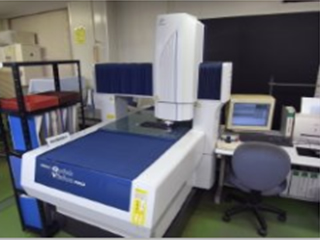

3次元測定器(非接触式)

示差熱・熱重量同時測定装置

フーリエ変換赤外分光光度計

マイクロスコープ

3Dスキャナー

Point03
主要製品

ICトレイ原料(樹脂複合材ペレット)

ICトレイ金型

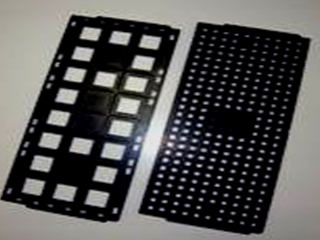

ICトレイ

Point04
主要納入先および
国内拠点、海外拠点

主要納入先

  • ルネサスエレクトロニクス株式会社
  • ソニーセミコンダクタマニュファクチャリング株式会社
  • 株式会社アムコー・テクノロジー・ジャパン

国内拠点、海外拠点

国内拠点

営業拠点

  • 東京営業所
    〒103-0027東京都中央区日本橋2丁目1-21 第二東洋ビル7B号室
    TEL:03-3548-0551 FAX:03-3273-1957

生産拠点

海外拠点

営業拠点

生産拠点
